Лабораторія Кавендіша, Кембридж. Температура падає до 10 кельвінів майже абсолютний нуль, холодніше за космічний простір між зірками. У цей момент крихітний напівпровідниковий чип, вкритий «цегляною» метаповерхнею, фіксує терагерцеве випромінювання з точністю, яка раніше вимагала цілої кімнати дорогого обладнання та цистерни рідкого гелію.
Це не фантастика. Це нова сторінка в фізиці світла.
Терагерцевий діапазон проміжок між мікрохвилями та інфрачервоним промінням десятиліттями залишався «мертвою зоною» для інженерів. Хвилі цієї частоти проникають крізь пластик, папір і тканини людського тіла без шкоди, тому їх мріяли використовувати в медицині, безпечних сканерах і надшвидкому зв’язку шостого покоління. Але є одна проблема: вловити їх було неймовірно складно.
Існуючі детектори повільні, громіздкі, неточні. Більшість потребують рідкого гелію та складної оптики. Саме тому цей діапазон отримав назву «терагерцева прірва».
Зона мовчання
Чому цей діапазон такий примхливий? Терагерцеві хвилі несуть величезну інформаційну ємність і при цьому безпечні для живих тканин. Вони можуть розрізняти структури на мікронному рівні, проходячи крізь непрозорі для ока матеріали деревину, кераміку, шари фарби. Однак їхня енергія надто мала для звичайних оптичних датчиків і занадто висока для радіотехніки. Інженери застрягли посередині, між антеною і лінзою.
Досі найкращі рішення вимагали кріогенних установок розміром із шафу, дорогої оптики з кремнієвих лінз і складних антенних масивів. Чутливість залишалася низькою, а швидкість роботи недостатньою для відеозйомки чи швидкісного зв’язку. Промисловість і медицина дивилися на терагерці як на обіцянку, яка ніколи не виконується.
Але обіцянки іноді просто чекають на нову геометрію.
Цегляна кладка світла
Команда під керівництвом Владислава Михайлова з Кембриджського університету, а згодом Університету Суонсі, запропонувала радикально інший підхід. Вони поєднали квантову фізику зі спеціально розробленою метаповерхнею ультратонкою структурою, що керує електромагнітними хвилями на рівні нанометрів, немов лінзи, випаяні з квазарів для окремих фотонів.
Прилад використовує явище, яке називають плоским фотоелектричним ефектом. Вхідні терагерцеві фотони передають енергію електронам, ув’язаним у двовимірному електронному газі надтонкому шарі матеріалу, де частинки рухаються майже без тертя. Ці підживлені електрони долають ретельно спроєктований потенціальний поріг, і виникає електричний струм, який можна виміряти з надзвичайною точністю. На відміну від класичних фотоелектричних детекторів, тут не потрібно, щоб фотони перевищували мінімальний поріг енергії. Процес відбувається цілком у площині матеріалу, обходячи обмеження, які гальмували попередні конструкції.
Попередні версії детекторів на тому самому принципі демонстрували хорошу чутливість, але збирали лише крихітну частку вхідного випромінювання адже покладалися на поодинокі антенні елементи, розкидані по поверхні наче острівці в океані хвиль.
Тут і вступає в гру метаповерхня.

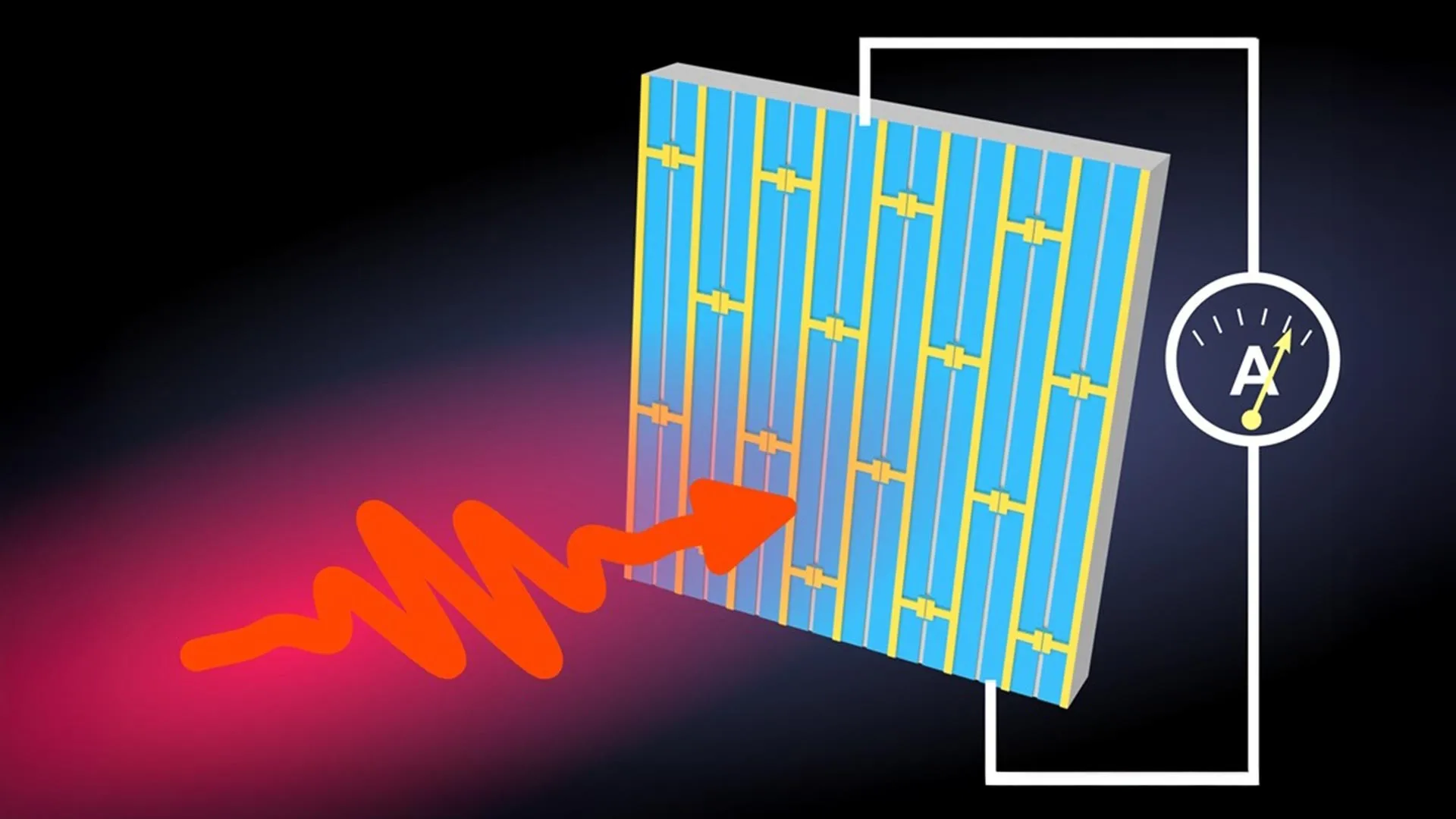

Дослідники розробили повторюваний «цегляний» візерунок, який виконує дві функції одночасно: збирає вхідне терагерцеве випромінювання та каналізує його у вузькі щілини, де відбувається детекція. Кожна щілина це окремий мініатюрний детектор. Розмістивши тисячі таких елементів по поверхні та з’єднавши їх електронно, команда отримала потужний сумарний сигнал, який значно перевищує просту суму частин.
«Це забезпечує оптимальне зв’язування метаповерхні з елементами детекції, пояснює Владислав Михайлов. Порівняно зі звичайним підходом паралельного з’єднання пристроїв, це дозволило нам значно підвищити чутливість виявлення».
Замість того щоб проєктувати детектор і систему збору світла окремо, вчені почали з метаповерхні та вбудували фотоелектричні елементи з регульованим порогом (PETS) безпосередньо в ємнісні щілини, де електричне поле найсильніше. Комп’ютерне моделювання допомогло підібрати розміри щілин і відстані між повторюваними блоками так, щоб збалансувати посилення поля з шириною електронного каналу. Результат максимальний вимірюваний вихід при мінімальних втратах.
20-кратне підсилення
Випробування приладу при частоті 1,9 терагерці дали вражаючі цифри. Відповідальність детектора склала 2,7 ампера на ват. Зовнішня квантова ефективність досягла 2,1 відсотка це приблизно у двадцять разів більше, ніж у попередніх демонстраціях PETS-детекторів, опублікованих раніше.
Такий стрибок продуктивності став можливий завдяки здатності метаповерхні захоплювати значно більшу частку вхідного випромінювання та фокусувати його прямо в активні зони пристрою. Інша перевага робота при нульовому зміщенні джерело-стік. Це означає відсутність темних струмів, які зазвичай засмічують сигнал і змушують інженерів витрачати місяці на боротьбу з шумом.
«Прилади є прямими детекторами, що працюють при нульовому зміщенні, і тому вони працюють без темних струмів», зазначає Руцяо Ся, перший автор статті, яка виготовляла та вимірювала пристрої під час докторантури в групі напівпровідникової фізики лабораторії Кавендіша.
Оскільки конструкцію можна масштабувати геометрично, той самий принцип потенційно працюватиме в широкому діапазоні частот від мікрохвиль до середнього інфрачервоного випромінювання. Досить змінити розміри «цеглинок» на поверхні, і прилад налаштується на іншу хвилю.
Без гелію та лінз
Плоска архітектура відкриває двері до серійного виробництва. Прилад виготовлено з напівпровідникової структури, що містить електронний газ із високою рухливістю, за технологіями, подібними до тих, що використовують для польових транзисторів у вашому смартфоні. Це пряма дорога до інтеграції з існуючою електронікою без необхідності винаходити нові заводи.
Метаповерхня сама концентрує вхідне випромінювання, тому зовнішні фокусувальні компоненти, як-от кремнієві лінзи, не потрібні. Зникає потреба в точному вирівнюванні оптичних елементів збірка спрощується, вага падає, а розгортання пристроїв у польових умовах стає реальністю. Лікарняний сканер або базова станція 6G можуть обійтися без оптичного столу розміром зі стіл.
Дослідники вважають, що технологія зможе працювати при вищих температурах, ніж багато конкуруючих платформ. Подібні PETS-детектори вже демонстрували працездатність при температурах, доступних компактним кріокулерам, без рідкого гелію, який коштує дорожче за бензин і випаровується за лічені дні. Це заповнює критичний пробіл між надчутливими кріогенними приладами та менш точними кімнатними датчиками.
Де це знадобиться? Список вражає:
- Медицина неінвазивне сканування шкіри та тканин без рентгенівського навантаження, ранній діагност раку шкіри, карієсу та дефектів під протезами
- Зв’язок 6G надшвидка передача даних у терагерцевому діапазоні, який розглядають як основу мереж наступного покоління зі швидкістю до 100 гігабіт на секунду
- Астрономія вивчення космічних об’єктів у далекому інфрачервоному діапазоні, недоступному для звичайних телескопів, зокрема зародження зірок у пилових хмарах
- Виробництво контроль якості ліків, дефектоскопія електроніки та безпечна перевірка упаковки харчових продуктів у реальному часі
Співавтор Девід Рітчі, керівник групи напівпровідникової фізики в Кембриджі, додає: терагерцева технологія може увімкнути цілий спектр застосувань від бездротових мереж і охорони здоров’я до астрономії та контролю якості у виробництві.
Дослідження, опубліковане в журналі Advanced Photonics, стало першою демонстрацією квантового метаповерхневого фотодетектора на основі двовимірної електронної системи. Поєднавши надзвичайно ефективний збір світла з чутливим квантовим механізмом детекції, робота позначає серйозний крок у подоланні багаторічних перешкод на шляху терагерцевих технологій.
Наступний крок підвищити робочу температуру до рівня компактних кріокулерів та адаптувати конструкцію для комерційних частот. Але перший міст уже побудований. І він плоский, як долоня.
Терагерцева прірва залишалася відкритою не тому, що світло там не працює, а тому, що ніхто не вмів його ловити. Тепер плоска метаповерхня з Кембриджу перетворює невловиме на вимірюване по цеглинці, по електрону, по кванту.
Наступного разу, коли хтось скаже, що проміжок між мікрохвилею та інфрачервоним промінням це зона мовчання, нагадайте: мовчання можна почути. Головне мати правильну поверхню.
